Железобетонные шахты лифтов

Для многоэтажного жилого и общественного строительства надёжность лифтового хозяйства начинается с качественной железобетонной шахты. В компании «ИПС-СНАБ» вы можете заказать шахты лифтов, полностью соответствующие действующим ГОСТ 17538‑2016 и ряду типовых серий, утверждённых для массового применения. Мы работаем с проектными организациями, подрядчиками и застройщиками, предлагая готовые решения под любые параметры здания – этажность, высоту этажа, грузоподъёмность и скорость лифта.

Компания «ИПС-СНАБ» предлагает сборные железобетонные шахты лифта для многоэтажных жилых и гражданских зданий с собственного производства в Санкт-Петербурге.

Какие нормативные документы мы используем?

Наши изделия проектируются и изготавливаются строго по перечисленным ниже стандартам и сериям. Это гарантирует совместимость с любым лифтовым оборудованием, соответствие строительным нормам и лёгкость прохождения экспертизы.

✅ Мы можем изготовить изделия по любой из перечисленных серий, а также выполнить индивидуальное проектирование под нестандартные параметры вашего объекта.

Основные типы выпускаемых изделий

В зависимости от серии и требований проекта мы производим:

• Объёмные блоки шахт (нижние, средние, верхние) – полной заводской готовности.
• Панельные шахты – сборные из плоских панелей.
• Плиты перекрытия над шахтой и плиты приямка.
• Тумбы под буфер кабины.
• Монолитные участки и фундаментные плиты.

Все элементы армируются пространственными каркасами, используют тяжёлый бетон классов В12,5…В25 (по серии) и обладают морозостойкостью, гарантирующей долгий срок службы.

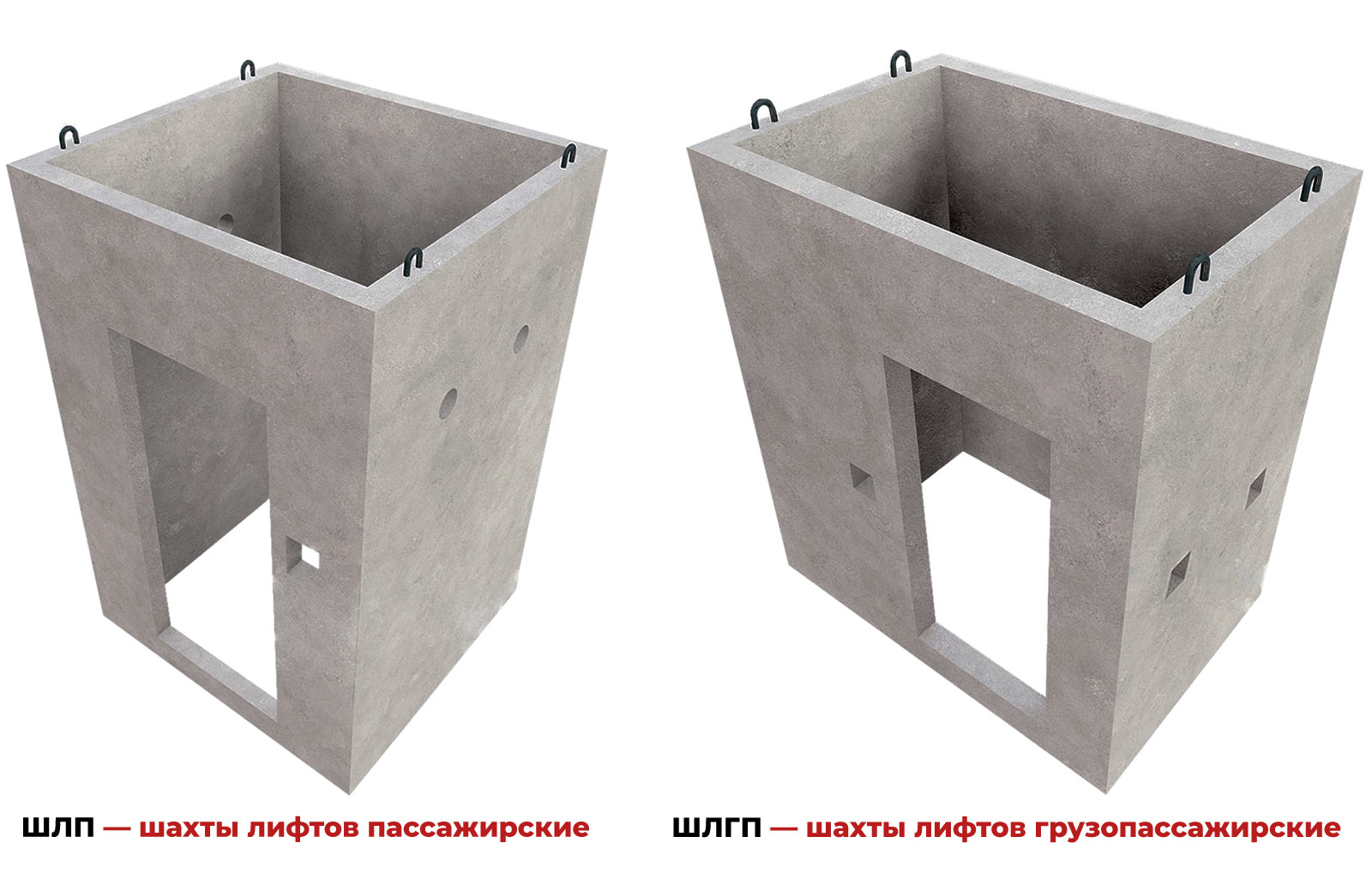

• ШЛП — пассажирские
• ШЛГП — грузопассажирские

Встречаются также комбинированные. Бетон высоких марок обеспечивает высокую устойчивость к механическим нагрузкам, температурным режимам и к воздействию химически агрессивной среду. Для соответствия действующим техническим условиям рекомендована организация сплошного и огнестойкого ограждения.

• Приставные — устанавливаются снаружи здания
• Глухие — устанавливаются внутри здания

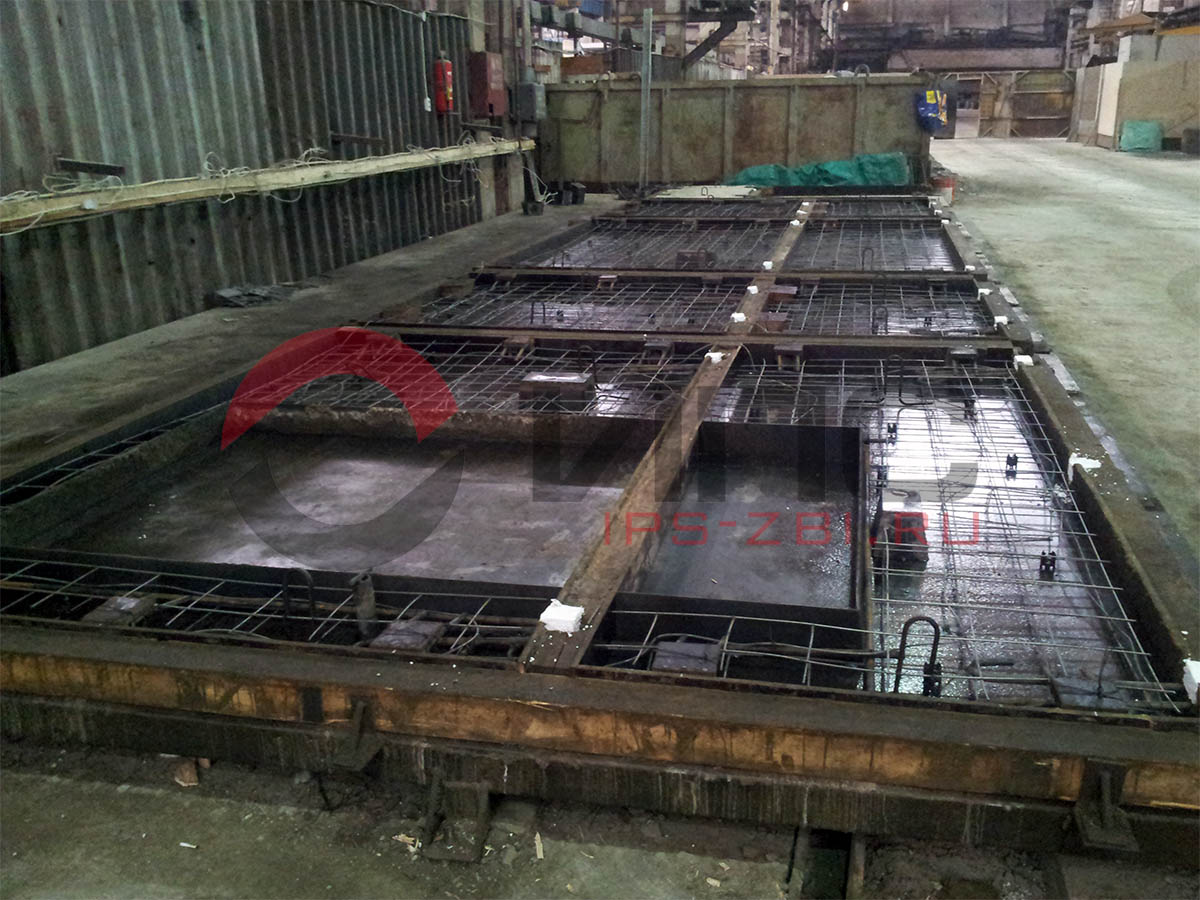

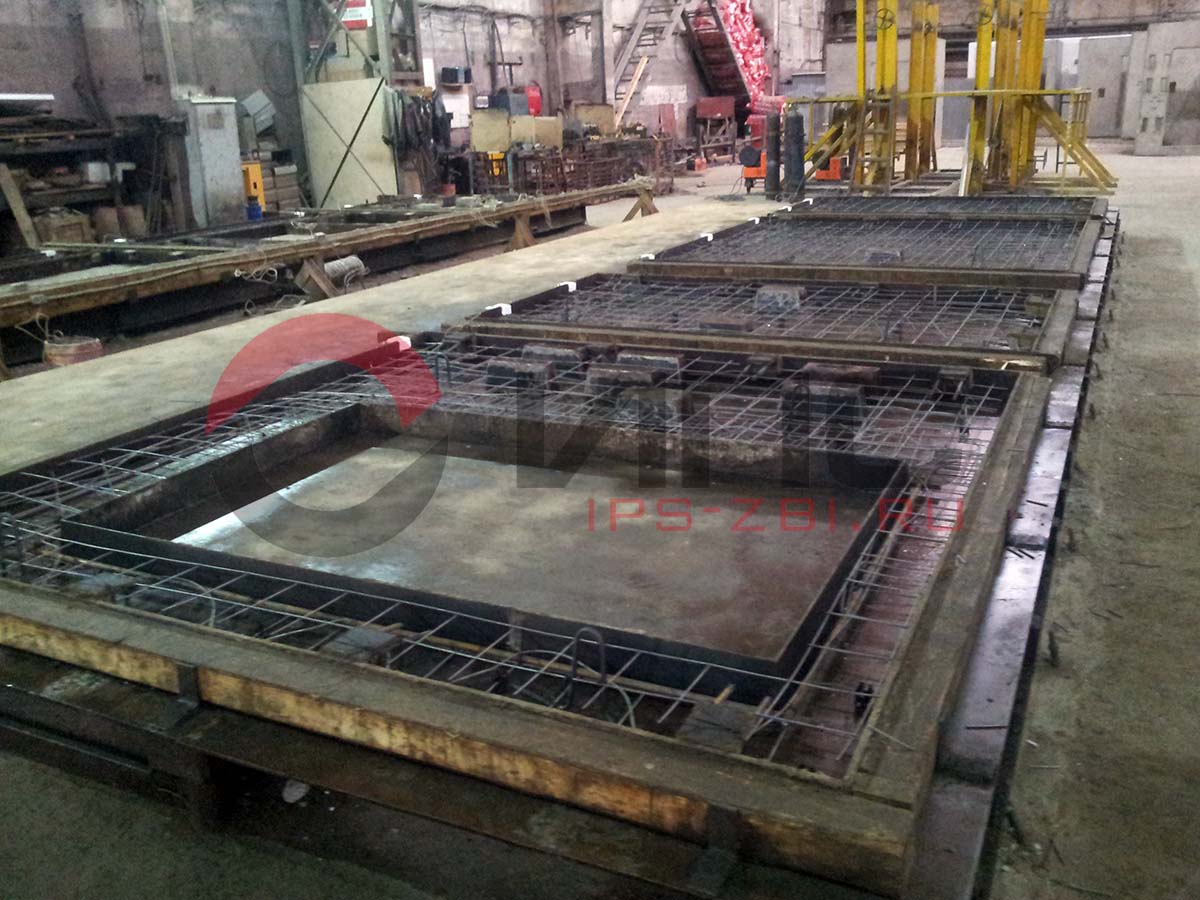

Для полноценности собранной конструкции используются доборные элементы. Собираются изделия в единое целое на производстве из плоских элементов в специализированном кондукторе, который обеспечивает требуемые допуски и точности изготовления.

В плоских элементах имеются закладные детали с помощью которых изделия собираются в объемные блоки и закладные детали для крепления дверей, противовесов, направляющих кабин и других элементов.

Конструкции зависимости от назначения и расположения по высоте подразделяются на следующие типы:

• ШЛН — объемные блоки шахт лифтов (далее — блоки) нижние
• ШЛС — блоки средние (основные)
• ШЛВ — блоки верхние
• ПЛ — плиты перекрытия (далее — плиты перекрытия)
• ПП — плиты пола приямка (далее — плиты приямка)
• ТЛ — тумбы под буферы кабин лифтов (далее — тумбы)

Изделия состоят из нескольких элементов, в том числе площадок и лестниц.

• Прочность и долговечность. Железобетон способен выдерживать большие нагрузки и воздействия, что критически важно для безопасности лифтовых систем.

• Пожаробезопасность. Бетон не горит, что важно для конструкции, предполагающей вертикальное перемещение внутри зданий.

• Звукоизоляция и вибрационная стабильность. Изделия хорошо подавляют шумы и вибрации от работы лифтового оборудования, не передавая их на остальные части здания.

• Герметичность. Благодаря возможности изготавливать железобетонные конструкции с высокой степенью герметичности, их можно использовать в различных условиях, в том числе и в районах с повышенными гидрогеологическими рисками.

Сами изделия могут быть выполнены в виде монолитных конструкций на строительной площадке или с использованием заводских железобетонных элементов, которые затем монтируются на месте. Выбор метода строительства обычно зависит от конкретных условий проекта.

Монтажные особенности блоков

Железобетонные блоки, формирующие боковые стенки изделий, оснащены отверстиями, необходимыми для установки монтажных лесов. Эти отверстия могут быть прямоугольной формы, размеры которых определяются проектом, или конусной – в последнем случае параметры согласовываются с организацией, осуществляющей монтаж.

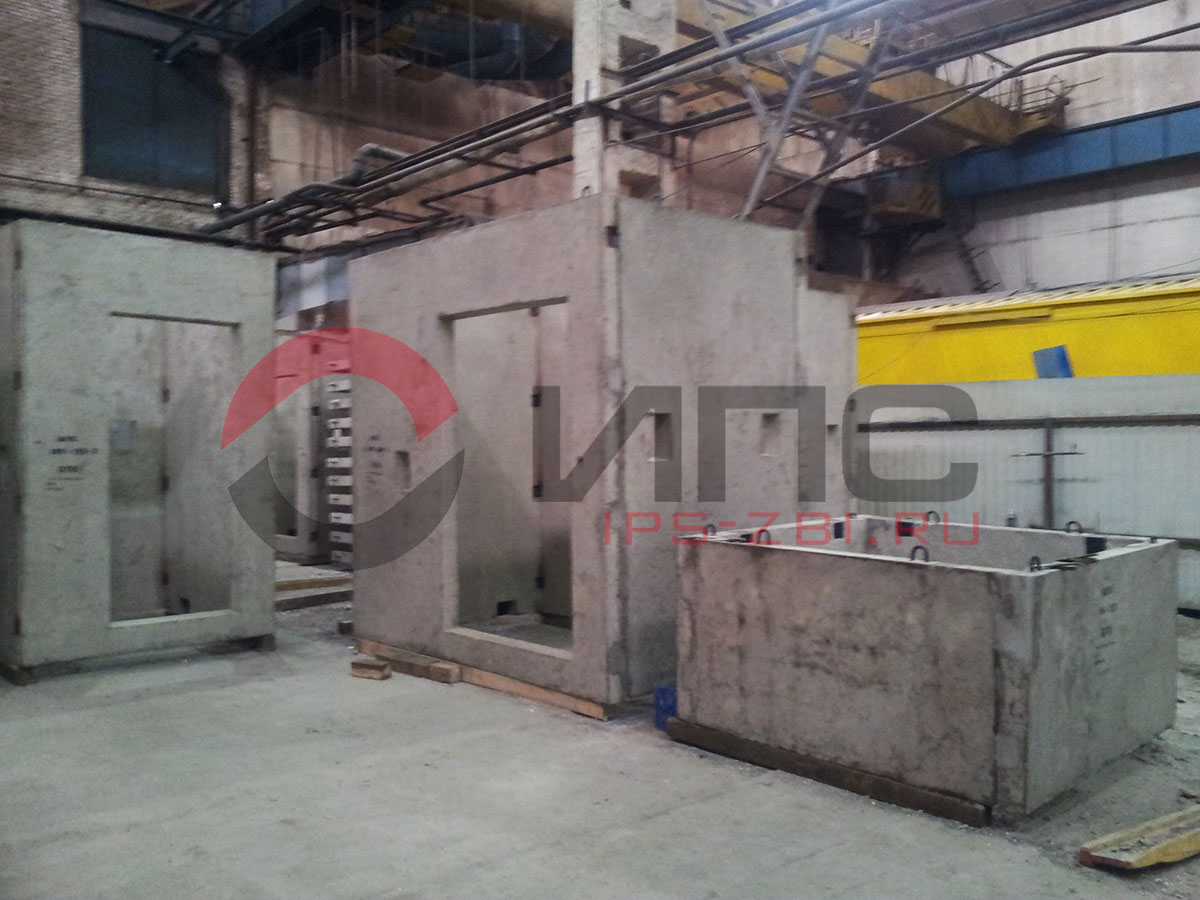

Классификация объемных элементов по высоте

Объемные элементы классифицируются следующим образом:

• Нижние элементы (приямки): Включают в себя четыре стеновые панели и днищевую плиту. Конструкция предусматривает скобы, которые используются для адаптации приямка. Стенки и днище соединяются через специальные закладные детали, а на лицевой стороне предусмотрено отверстие 60x60 мм для отвода воды.

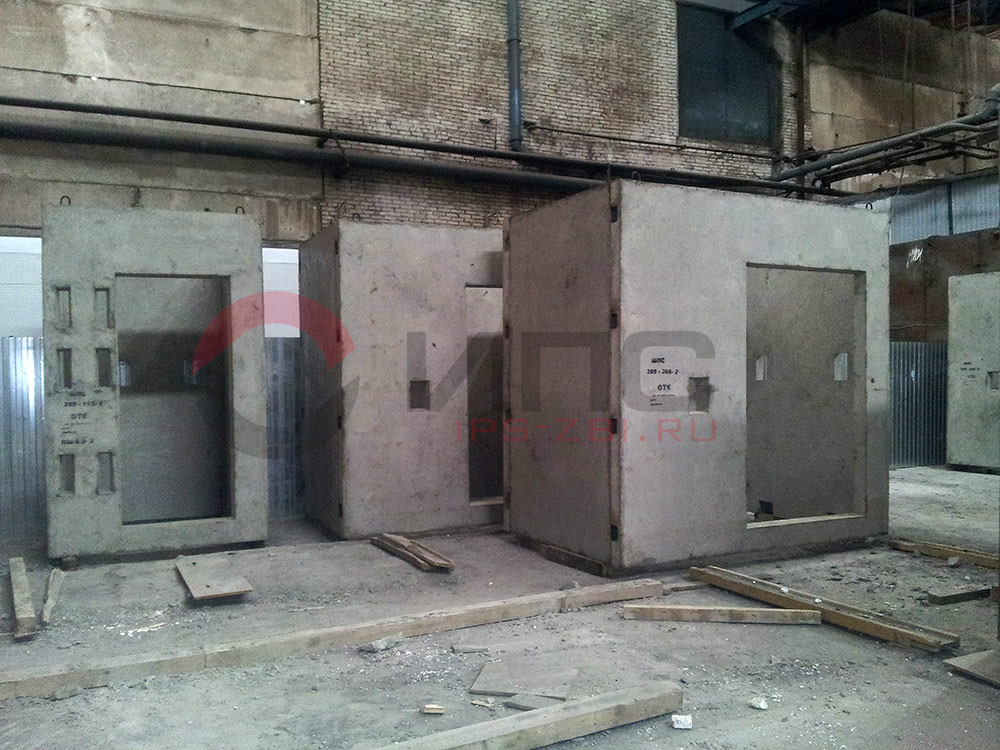

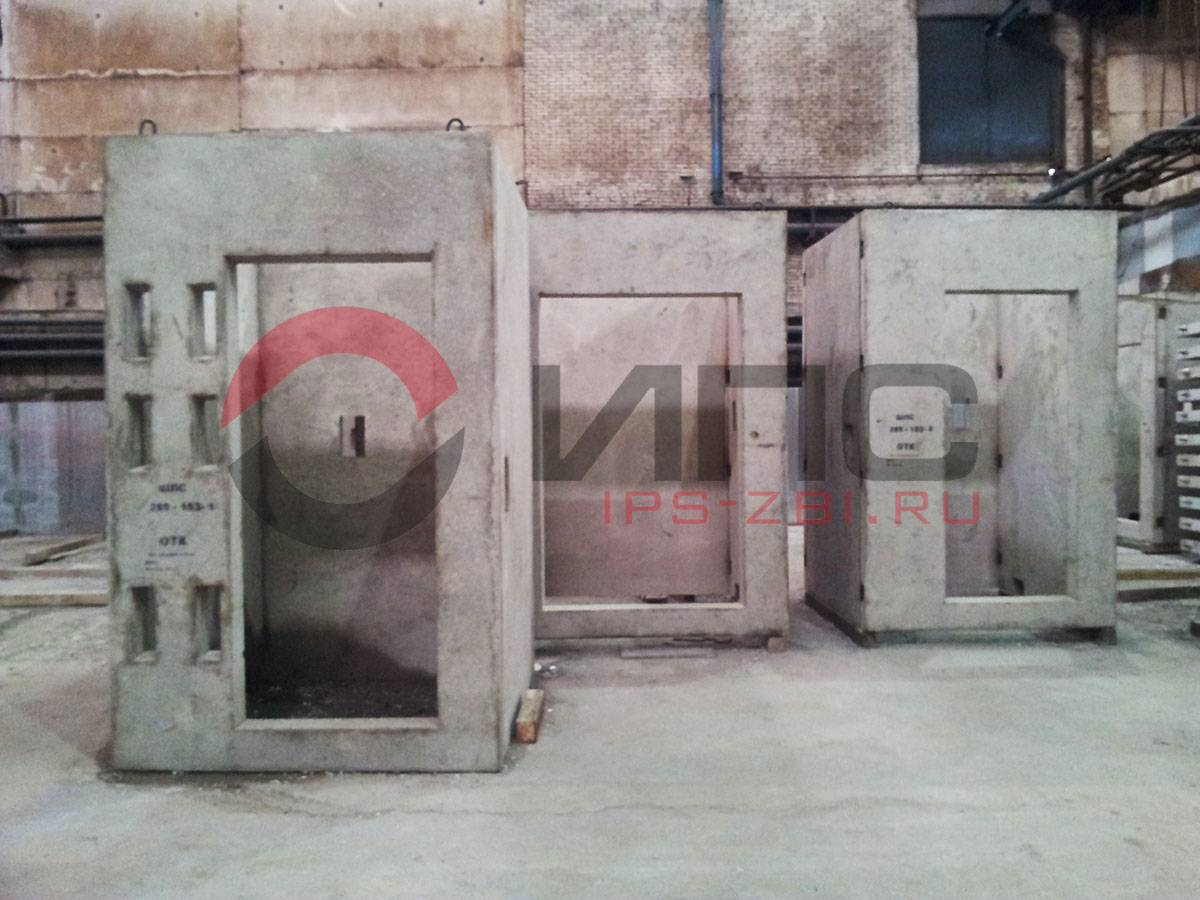

• Основные элементы (этажные): Формируются из четырёх плоских плит и объединены в единый блок. На лицевой панели расположен дверной проём, размеры которого определяются строительными заданиями или типовыми чертежами. Боковые стенки оснащены прямоугольными 120х200 мм или круглыми 90 мм отверстиями для монтажных конструкций.

• Блоки-вставки: Структура аналогична основному элементу и состоит из четырех секций. Высота блока может варьироваться в пределах производственных возможностей и должна соответствовать проектной документации.

• Верхние блоки: Эти элементы оснащены закладными деталями для последующего крепления верхней плиты, при этом сами плита и блок доставляются на строительный объект отдельно.

Адаптация по высоте здания

Размеры блоков, прежде всего их высота, подбираются с учётом высоты этажей здания, к которым они должны быть приспособлены:

• Высота этажа 2,7 метра
• Высота этажа 2,8 метра
• Высота этажа 3,0 метра
• Высота этажа 3,3 метра

Отметим, что блоки первого этажа часто оснащаются отверстием для монтажа электронного табло.

Таким образом, данное описание железобетонных блоков подчеркивает их функциональность и вариативность в монтажных решениях. Конструкции разработаны для обеспечения удобства установки и эксплуатации, а также способны адаптироваться под требования конкретных строительных объектов.

Изготовление сборных лифтовых шахт по чертежам заказчика

Изготавливаем изделия по индивидуальным чертежам. Собственный цех по производству металлоформ для производства изделий и идущих к ним доборных элементов. Консультируем заказчиков, помогаем с чертежами и выполняем пожелания застройщиков, подрядчиков и проектировщиков. Для заказа изделий свяжитесь по указанным контактным телефонам или оформите заказ через сайт.

Консультация и сопровождение

Специалисты нашей компании готовы предоставить проектным организациям всестороннюю поддержку в проектировании или корректировке проектной документации. Мы стремимся к тесному сотрудничеству на всех этапах реализации проекта, гарантируя соответствие конструкции требованиям и особенностям объекта.

Примеры типоразмеров (ГОСТ 17538‑2016)

Для наглядности – часть номенклатуры по ГОСТ 17538‑2016 (грузоподъёмность 400 и 630 кг). Полный сортамент по каждой серии предоставляется по запросу.

Шахты грузопассажирских лифтов грузоподъемностью 630 кг

Шахты пассажирских лифтов грузоподъемностью 400 кг

Плиты пассажирских лифтов

Плиты грузопассажирских лифтов

Почему застройщики и проектировщики выбирают нас?

• Собственное производство – контроль качества на всех этапах: от бетонной смеси до готового блока.
• Точное соответствие ГОСТ и сериям – ваша документация не потребует пересогласования.
• Сопровождение проектов – поможем подобрать оптимальную серию под этажность, высоту этажа и тип лифта.

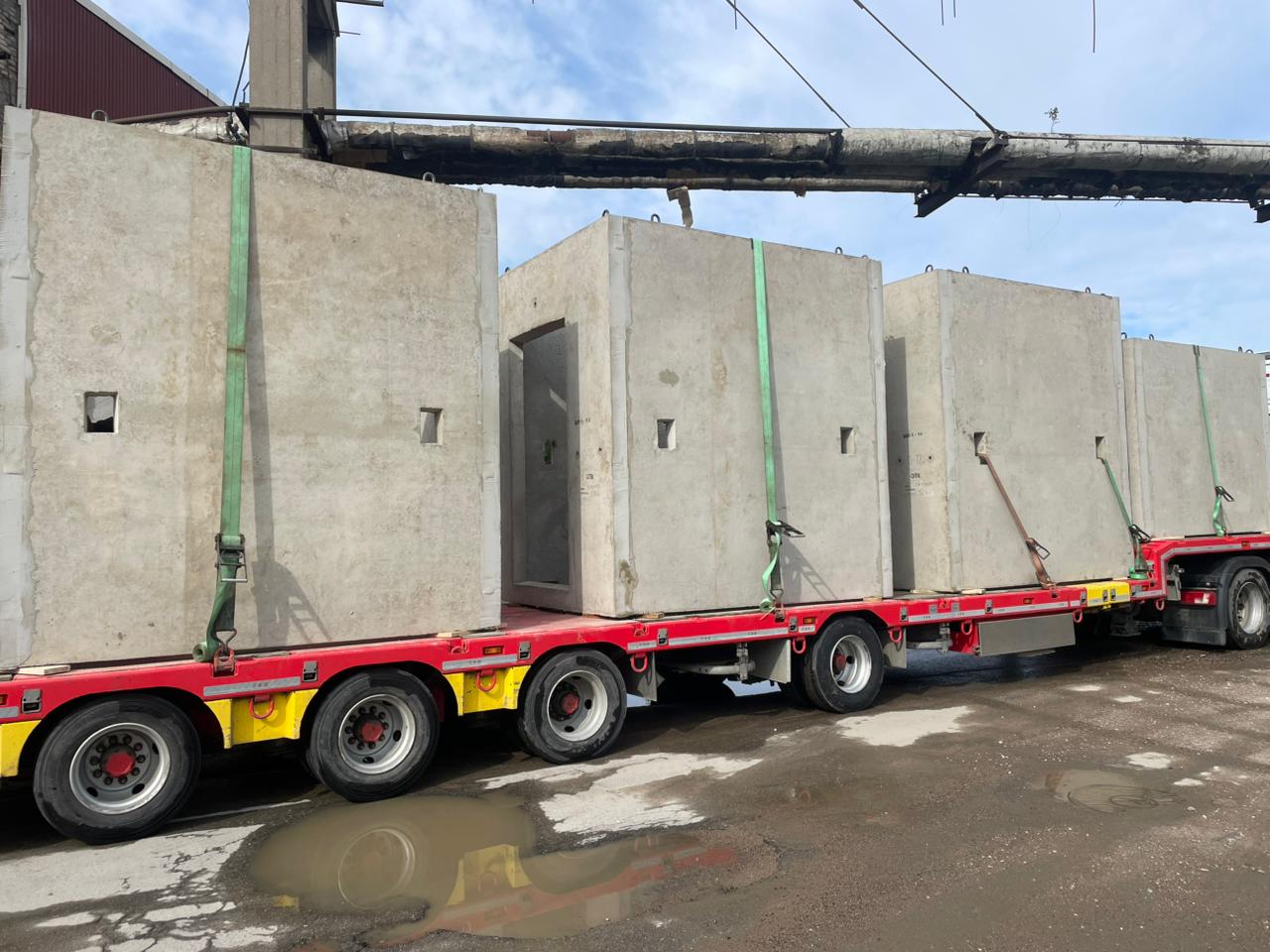

• Логистика по Москве, Московской области и всей России – имеем большой опыт доставки железобетонных шахт лифтов в столичный регион и другие города РФ. Работаем с собственным транспортом и проверенными перевозчиками, обеспечивая сохранность груза и соблюдение сроков.

Как заказать шахты лифтов?

1. Отправьте заявку на почту – укажите серию или ГОСТ, типоразмеры и необходимое количество.
2. Наши специалисты проверят совместимость с вашим проектом и подготовят коммерческое предложение.
3. Заключаем договор, запускаем изделия в производство.
4. Доставляем на объект с паспортами качества.

📞 Нужна консультация по подбору серии?

Звоните или пишите – поможем разобраться в нюансах каждой серии и подберём оптимальное решение под ваш проект.
